XORO SOLAR ATLAS – Energiespeichersystem

AC-gekoppelter Batteriespeicher für  Solaranlagen und Balkonkraftwerke

Das XORO SOLAR ATLAS-Energiespeichersystem verwandelt überschüssigen Solarstrom in nutzbare Energie – genau dann, wenn Sie ihn brauchen. Als AC-gekoppelter Speicher lässt sich ATLAS problemlos in bestehende Balkonkraftwerke und Photovoltaikanlagen integrieren, ohne den vorhandenen PV-Wechselrichter zu ersetzen.

Dank seines modularen Konzepts wächst das System mit Ihrem Energiebedarf – von der kompakten Einstiegslösung bis zu 12 kWh Gesamtkapazität. Mit integrierter Notstromfunktion, intelligenter App-Steuerung und robuster, IP65-zertifizierter Bauweise unterstützt ATLAS Sie dabei, Ihren selbst erzeugten Solarstrom sicher, flexibel und langfristig selbstbestimmt einzusetzen.

Die passende ATLAS-Variante für Ihren Bedarf

Das ATLAS-System ist in drei vorkonfigurierten Speichersets erhältlich. Jedes Set besteht aus dem SPI 2460 Batterie-Wechselrichter und einer definierten Anzahl an SPB 246X Erweiterungsbatterien auf LiFePO₄-Basis.

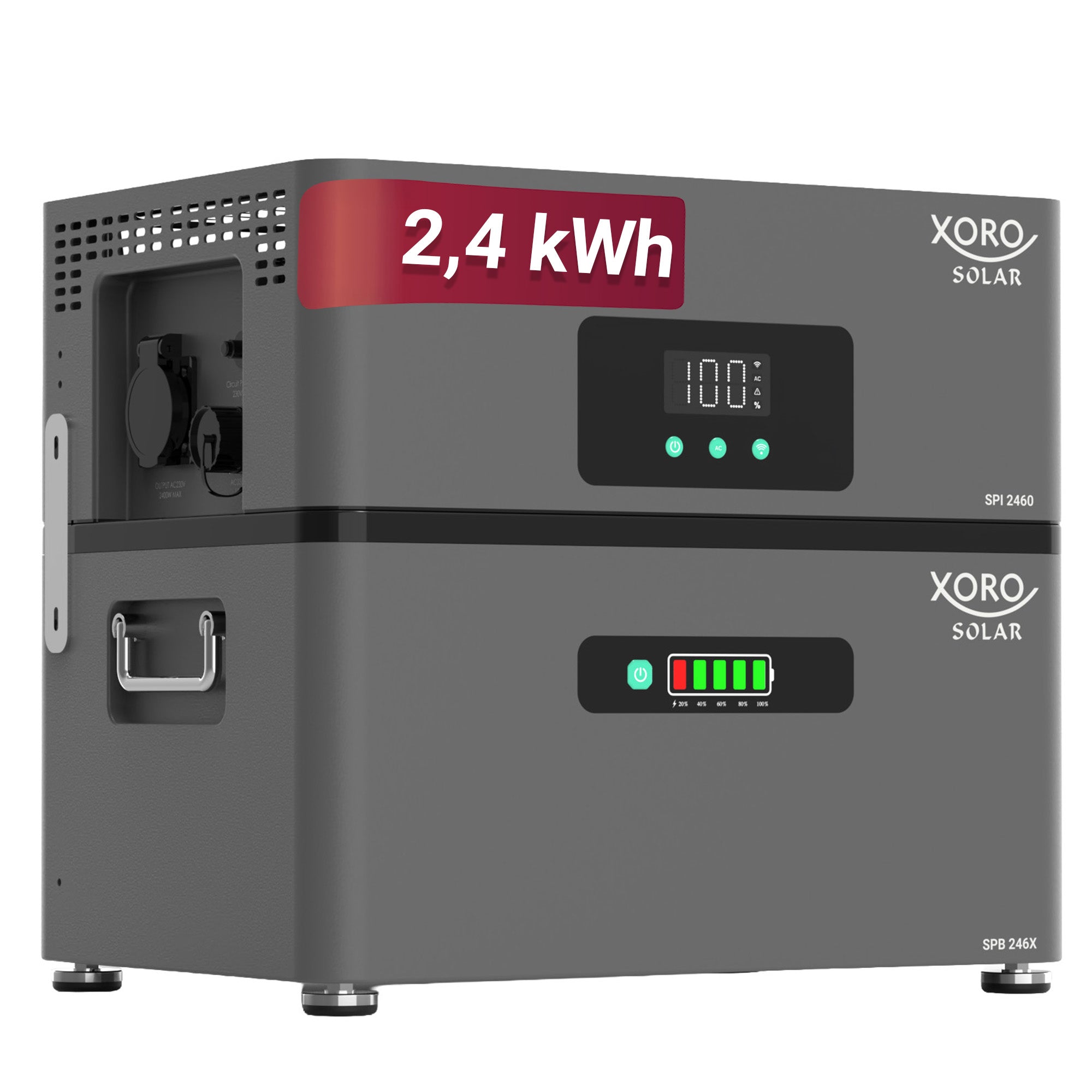

ATLAS-D – 2,4 kWh 1× SPI 2460 + 1× SPB 246X. Die kompakte Lösung für kleinere Haushalte oder zur gezielten Nutzung von Solarstrom in den Abendstunden.

ATLAS-E – 4,8 kWh 1× SPI 2460 + 2× SPB 246X. Geeignet für 3–4-Personen-Haushalte mit regelmäßigem Tagesverbrauch und verbesserter Nutzung des selbst erzeugten Solarstroms.

ATLAS-F – 7,2 kWh 1× SPI 2460 + 3× SPB 246X. Für höhere Autarkie bei gesteigertem Energiebedarf.

Alle Varianten sind modular auf bis zu 12 kWh Gesamtkapazität erweiterbar (max. 5 Batteriemodule), ohne dass der Wechselrichter ausgetauscht werden muss.

Wahlweise als Basis-Version oder als Smart-Meter-Set

Jede ATLAS-Variante ist wahlweise als Basis-Version oder als Komplett-Set mit Shelly Pro 3EM 120A Smart Meter erhältlich.

Basis-Version: Ideal, wenn Sie den Speicher unabhängig betreiben und Ihre Energieflüsse über die XORO SOLAR Manager App steuern möchten.

Smart-Meter-Set: Zusätzlich ausgestattet mit dem Shelly Pro 3EM 120A zur präzisen 3-Phasen-Verbrauchsmessung in Echtzeit. Das ATLAS-System kann dadurch Lade- und Entladevorgänge noch genauer an den tatsächlichen Energiebedarf Ihres Haushalts anpassen und die Eigenverbrauchsquote weiter optimieren.

So erhalten Sie maximale Flexibilität – vom modularen Einstiegssystem bis zur intelligent gesteuerten Komplettlösung.

SPI 2460 Batterie-Wechselrichter – maximale Kontrolle über Ihre Energie

Der SPI 2460 ist das zentrale Steuerelement des ATLAS-Systems. Er verbindet die Batteriemodule mit dem Hausnetz und regelt Lade- und Entladevorgänge effizient und netzkonform. Die Ausgangsleistung beträgt bis zu 2400 W – bei Bedarf auf 800 W begrenzbar, für den Betrieb mit einem Balkonkraftwerk.

Die integrierte Backup-Steckdose liefert bis zu 2400 W Dauerleistung und kurzzeitig 3200 W Spitzenleistung (0,2 Sekunden), ausreichend für Geräte mit erhöhtem Anlaufstrom. Bei einem Stromausfall schaltet das System in weniger als 10 Millisekunden auf Inselbetrieb um – Kühlschrank, Router und Beleuchtung bleiben unterbrechungsfrei versorgt.

Der SPI 2460 ist gemäß VDE-AR-N 4105 zertifiziert. Integrierte Schutz- und Netzüberwachungsfunktionen inklusive Anti-Inselbetrieb gewährleisten einen sicheren und normkonformen Betrieb.

SPB 246X Erweiterungsbatterien – LiFePO₄-Speichertechnologie

Die SPB 246X Erweiterungsbatterien basieren auf Lithium-Eisenphosphat-Technologie (LiFePO₄), einer besonders langlebigen und thermisch stabilen Zellchemie für stationäre Energiespeicher.

• Bis zu 6.000 Ladezyklen (Herstellerangabe, 25 °C, 70 % Restkapazität)

• Batteriespannung 48 V (DC)

Das integrierte Battery Management System (BMS) überwacht kontinuierlich Spannung, Strom und Temperatur und schützt die Erweiterungsbatterie zuverlässig vor Überladung, Tiefentladung und Überhitzung. Gleichzeitig informiert das integrierte 5-Segment-LED-Display jederzeit übersichtlich über den aktuellen Ladezustand direkt am Gerät.

Intelligente Konnektivität und Energiemanagement

Shelly Pro 3EM 120A – intelligente Verbrauchsanalyse

Der Shelly Pro 3EM 120A erfasst den Energieverbrauch Ihres Haushalts in Echtzeit – auf allen drei Phasen, mit umfangreicher Konnektivität (WLAN, LAN, Bluetooth). Auf dieser Grundlage passt das ATLAS-System Lade- und Entladevorgänge dynamisch an und nutzt überschüssigen Solarstrom gezielt im eigenen Haushalt.

Funktionen im Überblick

• ±1 % Messgenauigkeit – Präzise Verbrauchserfassung auf allen drei Phasen.

• Vielseitige Konnektivität – WLAN, LAN und Bluetooth – inklusive MQTT,  WebSocket, UDP und mTLS.

• Detaillierte Datenanalyse – Speicherung von Verbrauchsdaten (bis zu 60 Tage, 1-Minuten-Auflösung) mit 4-Quadranten-Messung.

• MODBUS-Unterstützung – Integration in bestehende Energie- oder Smart-Home-Systeme.

• Sichere Cloud-Anbindung – mTLS-Verschlüsselung ohne VPN.

• App-Steuerung & Automatisierung – Monitoring über die Shelly Smart Control App (iOS/Android) sowie Unterstützung von mjS-Scripting.

Über die Shelly Smart Control App lassen sich Stromflüsse zusätzlich phasengenau analysieren, historische Daten auswerten und individuelle Automatisierungen einrichten.

XORO SOLAR Manager App – Systemsteuerung

Mit der XORO SOLAR Manager App steuern Sie Ihr ATLAS-Energiespeichersystem komfortabel und intuitiv. Sie definieren individuelle Ladezeiten, konfigurieren die Ausgangsleistung (800 W oder 2400 W) und passen die Betriebsmodi flexibel an Ihren Energiebedarf an. Gleichzeitig behalten Sie Energieflüsse und Speicherstatus in Echtzeit im Blick – transparent, strukturiert und jederzeit abrufbar.

Plug & Play Installation und modulare Erweiterung

Die modulare Bauweise erleichtert Transport, Installation und spätere Erweiterungen deutlich im Vergleich zu schweren All-in-One-Systemen. Auch im Servicefall bietet sie klare Vorteile: Statt das gesamte System zu bewegen, wird lediglich die betroffene Komponente geprüft oder ausgetauscht.

Die Installation erfolgt durch einfaches Stapeln der Module. Die mechanische Verbindung wird mit den enthaltenen Verbindungsschienen (2 Stück) sowie Schrauben (4× M4×10) hergestellt. Die elektrische Verbindung erfolgt über integrierte Steckkontakte an Ober- und Unterseite. Da die Module vom SPI 2460 Wechselrichter automatisch erkannt werden, ist keine manuelle Konfiguration erforderlich – die Speicherkapazität lässt sich so in wenigen Minuten erweitern.

Leistungsstark und ganzjährig einsetzbar

Dank Schutzart IP65 ist das System staubdicht und gegen Strahlwasser geschützt – geeignet für Innenräume sowie geschützte Außenbereiche wie Garagen oder überdachte Terrassen.

• Betriebstemperatur: −20 °C bis +55 °C

• Laden unter 0 °C ist möglich

Lieferumfang

• 1× XORO SOLAR SPI 2460 Batterie-Wechselrichter
• SPB 246X Erweiterungsbatterien je nach Variante:

    – ATLAS-D: 1× SPB 246X

    – ATLAS-E: 2× SPB 246X

    – ATLAS-F: 3× SPB 246X

• Gerätefüße
• Netzkabel (1,5 m mit Schutz-kontaktstecker)
• Verbindungsschienen
• Befestigungswinkel
• Schraubensatz, Shelly Pro3 EM Smart Meter (inkl. 3x 120A Stromwandler)
